Назначение:
Применяются для отопления помещений площадью 1500 м²

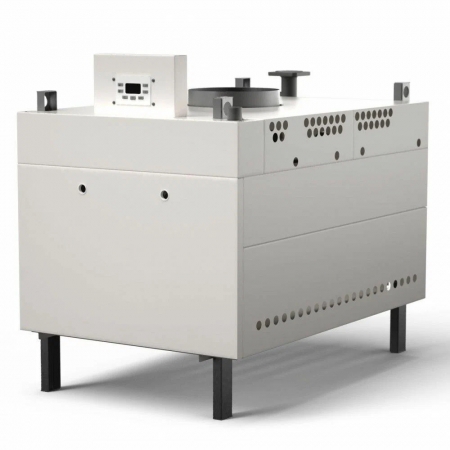

Отопительные водогрейные котлы центрального отопления
на газообразном топливе КОВ «Сигнал», со стальными теплообменниками,
оборудованные атмосферными горелками, номинальной
теплопроизводительностью до 150 кВт, с рабочим давлением воды до 0,6 МПа
и максимальной температурой воды на выходе из котла до 105оС (далее –
котлы), предназначены для теплоснабжения индивидуальных жилых домов
и зданий производственного и коммунально-бытового назначения,
оборудованных системами водяного отопления с принудительной
циркуляцией воды.
Котлы КОВ «Сигнал» соответствуют котлам типа В по ГОСТ 53634-
2009, классу III по ГОСТ 30735-2001.
Котлы оборудованы для работы на природном газе по ГОСТ 5542.
Котлы оборудованы атмосферными горелками, которые комплектуются
блоками клапанов «sit», VS, VR, VQ «Honeywell», ВН «Термобрест» и другими,
а также блоками управления котлом «GBCU-33», «КАБК-300»; и другими.
Котлы соответствуют требованиям Технических регламентов
Таможенного союза ТР ТС 016/2011 «О безопасности аппаратов, работающих
на газообразном топливе», ТР ТС 004/2011, ТР ТС 020/2011, требованиям
ГОСТ Р 53634-2009, Р.р. 4-6; 8, ГОСТ 30735-2001 Р.р. 4-8, СТБ EN 656-2012
Р.р. 4-8, РВША.621261.011 ТУ.
1.2 Комплектность
1.2. 1 В комплект котла входят:
- котел КОВ-___-_-_ «СИГНАЛ»;
- руководство по эксплуатации.
Технические характеристики:
| Наименование параметра | Величины показателей |
|---|---|
| Номинальная теплопроизводительность котла, N ном кВт | 150 |
| Отапливаемая площадь, м² | 1500 |
| КПД, %, не менее | 90 |
| Средний расход газа, м³/ч | 9,1 |
| Рабочее давление воды в системе отопления, МПа, не более | 0,6 |
| Объем воды вмещаемый котлом, V, л | 23 |
| Диапазон регулирования температуры отопительной воды, °С | 45...95 |
| Масса, кг | 280 |
| Габаритные размеры(без упаковки) (глубина, ширина, высота), мм | 1489×660×1030 |
| Диаметр дымохода, мм | 300 |
| Гарантийный срок эксплуатации | 36 месяцев с даты продажи, но не более 48 месяцев с даты изготовления. Начиная с 14-го месяца эксплуатации, гарантия действительна только при наличии отметки о прохождении ежегодного сервисного обслуживания. |
| Срок службы, лет, не менее | 15 |
Присоединительные фланцы патрубков для подвода и отвода воды по ГОСТ 33259-2015 - DN50, PN10 кг/см2 Фланец 50-10-01-2-В-ст 2
Присоединительная резьба штуцера для подвода газа по ГОСТ 6357-81 - G11/4
Производство: ООО ЭПО Сигнал, г. Энгельс
В этом году серия «Котлы большой мощности» пополнилась еще одной моделью, которая значительно мощнее предыдущих – номинальная мощность котла составляет 150 кВт.
Новинка идеально подойдет для больниц, складских помещений, а также для комплектации как блочно-модульных котельных, так и стационарных тепловых пунктов. Котел обеспечит максимально эффективную работу при минимальных затратах природного газа, отапливая помещения площадью 1500 м2.
Главным преимуществом котла является его энергонезависимость, что несомненно указывает на его уникальность в своем сегменте, его цена и качество не оставит равнодушным покупателя, который хочет приобрести оборудование на долгий срок службы, как минимум на 15 лет.
В конструкции котла используются 2 блока энергонезависимой автоматики европейского производства - Honeywell820, позволяющей плавно запускать котел на необходимый температурный режим.
Кстати, для удобства регулирования температурным режимом котла – органы управления вынесены на фронтальную панель.
И так, наличие 2 – х блоков автоматики дает большой плюс в эксплуатации котла, а именно в ситуации если один блок выйдет из строя, котел в любом случае продолжит свою работу на втором блоке, тем самым обеспечит бесперебойную работу, причем не в половину номинальной мощности, а на 100 кВт.
Теплообменник котла изготовлен и высококачественной углеродистой стали производства НЛМК «Новолипецкий металлургический комбинат».
Толщина стали в основной области котла – 3 мм., в нижней части (топка) котла сталь достигает 4 мм.
Цилиндрическая конструкция жаротрубного котла обеспечит работу на максимальном рабочем давлении 6 bar.
В котлах используется турбулизатор из нержавеющей холоднокатанной стали марки 0,8пс. Специально изогнутые «лепестки» турбулизатора замедляют скорость потока раскаленных газов, увеличивая время теплообмена, что значительно повышает КПД котла-более 90%.
Также в котлах, мощностью 150 кВт установлен тягостабилизатор, он обеспечивает стабильную тягу внутри топки, гарантирующее высокое качество сгорания топлива. Этот прибор предотвращает котел от задувания (обратной тяги).
Хочется отметить, что в процессе производства котел проходит ряд испытаний: 1 раз на герметичность, и 1 раз на прочность.
Проверка нового мощного котла «Сигнал» испытывается давлением 9 bar, что значительно улучшает его характеристики по давлению в системе отопления.
Котел, мощностью 150 кВт прост и надежен в эксплуатации, обслуживании и ремонтопригодности. Вертикально расположенные трубы теплообменника легко чистятся, а также их без труда можно будет отремонтировать, что значительно отличает конструкцию теплообменника от котлов аналогов.
Конструктивно котел очень удобен, что даже при ремонте Вам не потребуется прибегать к помощи уникальных специалистов, любой рядовой сотрудник газовых хозяйств и монтажных служб легко справится с этим.
Можно с уверенностью сказать, что среди конкурентных марок котла данной мощности, наш котел безусловно займет достойное место на рынке среди, обладая огромным количеством преимуществ, а главное достойной ценой и высоким качеством.
