СЧЕТЧИКИ ГАЗА ОБЪЕМНЫЕ ДИАФРАГМЕННЫЕ
С АВТОМАТИЧЕСКОЙ ТЕМПЕРАТУРНОЙ КОМПЕНСАЦИЕЙ

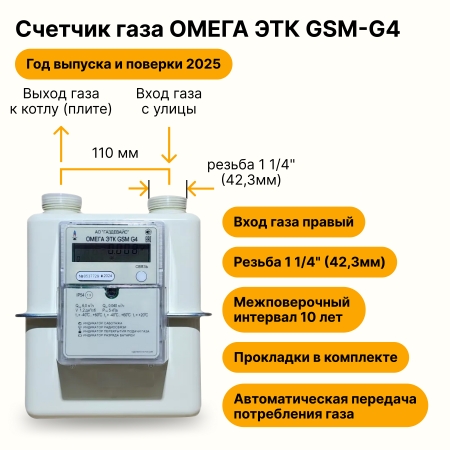

ОМЕГА ЭТК GSM G4 (правый)
1. Счетчики газа объемные диафрагменные с автоматической температурной компенсацией ОМЕГА ЭТК GSM G4 правостороннего исполнения предназначены для измерений прошедшего через них объёма газа (природного газа по ГОСТ 5542, сжиженного газа по ГОСТ 20448 и других не агрессивных газов) в газопроводе низкого давления с приведением измеряемого объёма газа к нормальным условиям по температуре (+20 ºС) по ГОСТ 2939.
Преимущества счётчиков газа ОМЕГА ЭТК GSM:
- наличие электронного термометра;
- автоматическое приведение измеренного объёма к температуре +20ºС;
- наличие встроенного запорного клапана;
- наличие радиоканала для передачи информации;
- передача данных по GSM-каналу;
- калибровка счётчика в автоматическом режиме по радиоканалу.
Внимание!
Если по какой-либо причине, не зависящей от магазина, Покупатель отказывается от доставленного ему товара/заказа НАДЛЕЖАЩЕГО качества, Покупатель ОБЯЗАН в соответствии с п.4 ст.26.1 ФЗ "О защите прав потребителей" оплатить стоимость оказанных транспортных услуг.
Описание работы счетчика газа ОМЕГА ЭТК GSM G4 правый (с термокорректором)
Счетчики имеют несколько исполнений в зависимости от диапазонов расходов (G1,6; G2,5;G4), правостороннего или левостороннего направления подвода газа, наличия интерфейсов. Все исполнения счетчиков оснащены радиоканалом 433 МГц и GSM, и могут быть использованы в автоматизированной системе коммерческого учета потребления газа.
Радиоканал 433 МГц и GSM счетчика предназначен для дистанционной передачи информации в централизованную сеть учета газа и автоматической передачей данных в режиме поверки и калибровки, а также для дистанционного управления запорным клапаном (перекрывания подачи газа потребителю) по поступлению команды с диспетчерского пункта учета газа.
Передача данных в систему сбора данных происходит по радиоканалу GSM автоматически с заданным периодом.
Счетчики ОМЕГА ЭТК GSM могут работать в составе системы сбора данных и централизованного учета газа газоснабжающей организации. Информационное взаимодействие осуществляется по радиоканалу связи сотовой сети GSM. Для этого в счетчики устанавливают SIM-карты оператора услуг связи.
От счетчиков по радиоканалу передаются следующие параметры:
- суммарный объем газа, м3, прошедший через счетчик, с автоматическим приведением к нормальным условиям по температуре (+20 ºС) в соответствии с ГОСТ 2939;
- температура газа, °С;
- напряжение встроенного источника питания, В;
- заводской номер;
- время работы счётчика (с момента сборки на заводе), ч;
- время наработки счётчика в режиме саботажа (при наличии мощного внешнего магнитного поля), ч;
- номер версии программного обеспечения;
- интерфейсный адрес.
- коэффициенты коррекции.
Сертификаты на счетчики газа ОМЕГА ЭТК GSM
Основные технические характеристики
|
|
Типоразмер счетчика |
|
Наименование параметра
|
ОМЕГА ЭТК GSM G4 |
|
Максимальный расход Qмакс, м3/ч |
6 |
|
Номинальный расход Qном, м3/ч |
4 |
|
Минимальный расход Qмин, м3/ч |
0,04 |
|
Пределы допускаемой относительной погрешности в диапазоне расходов при температуре +20 °С, %: Qмин ≤ Q < 0,1Qмакс 0,1Qмакс ≤ Q ≤ Qмакс |
± 3 ± 1,5 |
|
Изменение относительной погрешности, вызванное отклонением температуры измеряемого газа от нормальной, при изменении температуры на 1 °С, % |
0,1 |
|
Пределы основной абсолютной погрешности встроенного термометра в диапазоне температур рабочей среды: от -10 °С до +60 °С от -20 °С до -10 °С |
±0,5 °С ±2 °С |
|
Максимальное избыточное давление, кПа |
50 |
|
Максимальное рабочее давление, Па |
5000 |
|
Потеря давления при Qмакс, Па, не более |
200 |
|
Циклический объем, дм3 |
1,2 |
|
Емкость отсчетного устройства, м3 |
99999,999 |
|
Цена деления отсчетного устройства, м3 |
0,001 (1 дм3) |
|
Диапазон температуры окружающей среды, °С |
- 40…+ 60 |
|
Диапазон температуры рабочей среды, °С |
- 20…+ 60 |
|
Напряжение источника питания, В |
от 3,0 до 3,6 |
|
Параметры информационного радиоканала: полоса рабочих частот, МГц выходная мощность, дБм (мВт) |
от 433,05 до 434,79 5 (3,16) |
|
Маркировка взрывозащиты |
1ЕxibIIAT2 Х |
|
Габаритные размеры счетчика, мм |
188х162х218 |
|
Межцентровое расстояние между штуцерами, мм |
110± 0,2 |
|
Параметры резьбы входного и выходного штуцеров, дюйм |
11/4" |
|
Масса, кг, не более |
1,95 |
|
Срок службы, лет, не менее |
20 |
|
Межповерочный интервал счетчиков, лет. |
10 |
| Гарантийный срок эксплутации, мес | 24 |
